网络配置参考¶

网络配置对构建高性能 Ceph 存储集群来说相当重要。 Ceph 存储集群不会代表 Ceph 客户端执行请求路由或调度，相反， Ceph 客户端（如块设备、 CephFS 、 REST 网关）直接向 OSD 请求，然后OSD为客户端执行数据复制，也就是说复制和其它因素会额外增加集群网的负载。

我们的快速入门配置提供了一个简陋的 Ceph 配置文件，其中只设置了监视器 IP 地址和守护进程所在的主机名。如果没有配置集群网，那么 Ceph 假设你只有一个“公共网”。只用一个网可以运行 Ceph ，但是在大型集群里用单独的“集群”网可显著地提升性能。

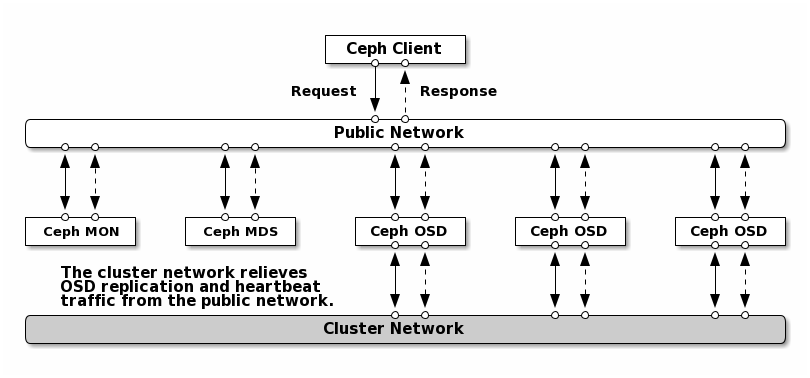

Ceph 存储集群可以运行在两个网络上：一个公共网（前端）和一个集群网（后端）。然而，此方法把网络配置（硬件和软件都是）复杂化了，而且通常对整体性能也没有太大的影响。故此，我们通常建议双网卡系统或者配置同一网段的两个地址、或者做绑定。

如果你不怕复杂，还想分两个网络，各 Ceph 节点就得配备多个网卡，其余细节见硬件推荐——网络。

../../../_images/bdf8b8f97a8c5654ded892aecf0ee4b1ecfdf4abfb1a8cf6ab7a15ddf78cf7f0.png

防火墙¶

默认情况下，守护进程会绑定到 6800:7300 间的端口，你可以更改此范围。更改防火墙配置前先检查下 iptables 配置。

sudo iptables -L

一些 Linux 发行版的规则拒绝除 SSH 之外的所有网卡的所有入栈连接，例如：

REJECT all -- anywhere anywhere reject-with icmp-host-prohibited

你得先删掉公共网和集群网对应的这些规则，然后再增加安全保护规则。

监视器防火墙¶

监视器默认监听 6789 端口，而且监视器总是运行在公共网。按下例增加规则时，要把 {iface} 替换为公共网接口（如 eth0 、 eth1 等等）、 {ip-address} 替换为公共网 IP 、 {netmask} 替换为公共网掩码。

sudo iptables -A INPUT -i {iface} -p tcp -s {ip-address}/{netmask} --dport 6789 -j ACCEPT

MDS 和管理器防火墙¶

Ceph 元数据服务器或 Ceph 管理器会监听公共网 6800 以上的第一个可用端口。需要注意的是，这种行为是不确定的，所以如果你在同一主机上运行多个 OSD 或 MDS 、或者在很短的时间内重启了多个守护进程，它们会绑定更高的端口号；所以说你应该预先打开整个 6800-7300 端口区间。按下例增加规则时，要把 {iface} 替换为公共网接口（如 eth0 、 eth1 等等）、 {ip-address} 替换为公共网 IP 、 {netmask} 替换为公共网掩码。

例如：

sudo iptables -A INPUT -i {iface} -m multiport -p tcp -s {ip-address}/{netmask} --dports 6800:7300 -j ACCEPT

OSD 防火墙¶

OSD 守护进程默认绑定从 6800 起的第一个可用端口，需要注意的是，这种行为是不确定的，所以如果你在同一主机上运行多个 OSD 或 MDS 、或者在很短的时间内重启了多个守护进程，它们会绑定更高的端口号。一主机上的各个 OSD 最多会用到 4 个端口：

一个用于和客户端、监视器通讯；
一个用于发送数据到其他 OSD ；
两个用于各个网卡上的心跳；

../../../_images/db97f3cdc94b02256d346214d62c5ebc61f04f82b5573cf8f937683d74ce9dd1.png

当某个守护进程失败并重启时没释放端口，重启后的进程就会监听新端口。你应该打开整个 6800-7300 端口区间，以应对这种可能性。

如果你分开了公共网和集群网，必须分别为之设置防火墙，因为客户端会通过公共网连接、而其他 OSD 会通过集群网连接。按下例增加规则时，要把 {iface} 替换为网口（如 eth0 、 eth1 等等）、 {ip-address} 替换为公共网或集群网 IP 、 {netmask} 替换为公共网或集群网掩码。例如：

sudo iptables -A INPUT -i {iface}  -m multiport -p tcp -s {ip-address}/{netmask} --dports 6800:7300 -j ACCEPT

Tip

如果你的元数据服务器和 OSD 在同一节点上，可以合并公共网配置。

Ceph 网络¶

Ceph 的网络配置要放到 [global] 段下。前述的 5 分钟快速入门提供了一个简陋的 Ceph 配置文件，它假设服务器和客户端都位于同一网段， Ceph 可以很好地适应这种情形。然而 Ceph 允许配置更精细的公共网，包括多 IP 和多掩码；也能用单独的集群网处理 OSD 心跳、对象复制、和恢复流量。不要混淆你配置的 IP 地址和客户端用来访问存储服务的公共网地址。典型的内网常常是 192.168.0.0 或 10.0.0.0 。

Tip

如果你给公共网或集群网配置了多个 IP 地址及子网掩码，这些子网必须能互通。另外要确保在防火墙上为各 IP 和子网开放了必要的端口。

Note

Ceph 用 CIDR 法表示子网，如 10.0.0.0/24 。

配置完几个网络后，可以重启集群或挨个重启守护进程。 Ceph 守护进程动态地绑定端口，所以更改网络配置后无需重启整个集群。

公共网¶

要配置一个公共网，把下列选项加到配置文件的 [global] 段下。

[global]
        # ... elided configuration
        public network = {public-network/netmask}

集群网¶

如果你声明了集群网， OSD 将把心跳、对象复制和恢复流量路由到集群网，与单个网络相比这会提升性能。要配置集群网，把下列选项加进配置文件的 [global] 段。

[global]
        # ... elided configuration
        cluster network = {cluster-network/netmask}

为安全起见，从公共网或互联网到集群网应该是不可达的。

Ceph 守护进程¶

The monitor daemons are each configured to bind to a specific IP address. These addresses are normally configured by your deployment tool. Other components in the Ceph system discover the monitors via the mon host configuration option, normally specified in the [global] section of the ceph.conf file.

[global]
    mon host = 10.0.0.2, 10.0.0.3, 10.0.0.4

The mon host value can be a list of IP addresses or a name that is looked up via DNS. In the case of a DNS name with multiple A or AAAA records, all records are probed in order to discover a monitor. Once one monitor is reached, all other current monitors are discovered, so the mon host configuration option only needs to be sufficiently up to date such that a client can reach one monitor that is currently online.

The MGR, OSD, and MDS daemons will bind to any available address and do not require any special configuration. However, it is possible to specify a specific IP address for them to bind to with the public addr (and/or, in the case of OSD daemons, the cluster addr) configuration option. For example,

[osd.0]
        public addr = {host-public-ip-address}
        cluster addr = {host-cluster-ip-address}

单网卡OSD、双网络集群

一般来说，我们不建议用单网卡 OSD 主机部署两个网络。然而这事可以实现，把 public addr 选项配在 [osd.n] 段下即可强制 OSD 主机运行在公共网，其中 n 是其 OSD 号。另外，公共网和集群网必须互通，考虑到安全因素我们不建议这样做。

网络配置选项¶

网络配置选项不是必需的， Ceph 假设所有主机都运行于公共网，除非你特意配置了一个集群网。

公共网¶

公共网配置用于明确地为公共网定义 IP 地址和子网。你可以分配静态 IP 或用 public addr 覆盖 public network 选项。

public network

描述: 公共网（前端）的 IP 地址和掩码（如 192.168.0.0/24 ），置于 [global] 下。多个子网用逗号分隔。
类型: {ip-address}/{netmask} [, {ip-address}/{netmask}]
是否必需: No
默认值: N/A

public addr

描述: 用于公共网（前端）的 IP 地址。适用于各守护进程。
类型: IP 地址
是否必需: No
默认值: N/A

集群网¶

集群网配置用来声明一个集群网，并明确地定义其 IP 地址和子网。你可以配置静态 IP 或为某 OSD 守护进程配置 cluster addr 以覆盖 cluster network 选项。

cluster network

描述: 集群网（后端）的 IP 地址及掩码（如 10.0.0.0/24 ），置于 [global] 下。多个子网用逗号分隔。
类型: {ip-address}/{netmask} [, {ip-address}/{netmask}]
是否必需: No
默认值: N/A

cluster addr

描述: 集群网（后端） IP 地址。置于各守护进程下。
类型: Address
是否必需: No
默认值: N/A

绑定¶

绑定选项用于设置 OSD 和 MDS 默认使用的端口范围，默认范围是 6800:7300 。确保防火墙开放了对应端口范围。

你也可以让 Ceph 守护进程绑定到 IPv6 地址而非 IPv4 地址。

ms bind port min

描述: OSD 或 MDS 可绑定的最小端口号。
类型: 32-bit Integer
默认值: 6800
是否必需: No

ms bind port max

描述: OSD 或 MDS 可绑定的最大端口号。
类型: 32-bit Integer
默认值: 7300
是否必需: No.

ms bind ipv6

描述: 允许 Ceph 守护进程绑定 IPv6 地址。当前，信使对于 IPv4 或者 IPv6 地址只能二选一，不能同时使用。
类型: Boolean
默认值: false
是否必需: No

public bind addr

描述: 在某些动态部署中， ceph-mon 守护进程可能会监听 public addr （已广播到了网内的其它节点）以外的本地 IP 地址，所以必须确保路由规则正确无误。如果配置了 public bind addr ， ceph-mon 守护进程就只会监听它，并且在监视器运行图（ monmap ）里使用 public addr 地址、并向其余节点广播其地址。此行为仅限于监视器守护进程。
类型: IP 地址
是否必需: No
默认值: N/A

TCP¶

Ceph 默认禁用 TCP 缓冲。

ms tcp nodelay

描述: Ceph 用 ms tcp nodelay 使系统尽快（不缓冲）发送每个请求。禁用 Nagle 算法可增加吞吐量，但会引进延时。如果你遇到大量小包，可以禁用 ms tcp nodelay 试试。
类型: Boolean
是否必需: No
默认值: true

ms tcp rcvbuf

描述: 网络套接字接收缓冲尺寸，默认禁用。
类型: 32-bit Integer
是否必需: No
默认值: 0

ms tcp read timeout

描述: 如果一客户端或守护进程发送请求到另一个 Ceph 守护进程，且没有断开不再使用的连接，在 ms tcp read timeout 指定的秒数之后它将被标记为空闲。
类型: Unsigned 64-bit Integer
是否必需: No
默认值: 900 15 minutes.
